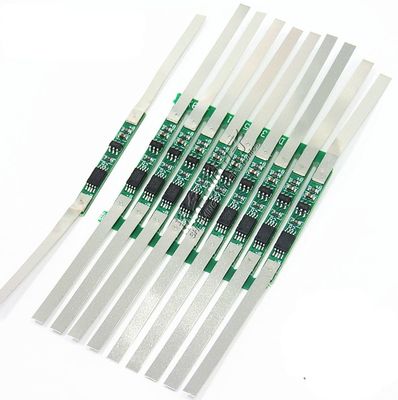

Контроллер заряда-разряда для Li-ion батарей, 1 ячейка, до 3А

Количество последовательно-соединенных Li-Ion АКБ: 1шт

Номинальное напряжение:                    3,7В

Напряжение заряда:                              4,25В

Номинальный ток разряда:                    2А

Максимальный ток заряда:                    2А

Напряжение перезаряда ячейки (VCU):   4,25±0,025В

Время срабатывания защиты:                 0,7-1,35с

Напряжение возобновления заряда:       4,05±0,05В

Напряжение переразряда (VDD):            2,4±0,062В

Время срабатывания защиты:                 89-167мс

Напряжение возобновления разряда:     3,0±0,1В

Пороговое значение тока (IEC):              6±2А

Сброс защиты: отключение нагрузки

Защита от КЗ:

Время срабатывания защиты:                  8-16мс

Сброс защиты: отключение нагрузки

Температура использования:                  -40°С ... +85°С

Размеры,мм:                                           30 х 4 х 3мм

Особенности:

Контроль напряжения на ячейке            При выходе напряжения на ячейке за пороговые значения вся батарея автоматически отключается.

Контроль по току      При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

Описание выводов:

" B- " - общий минус батареи  " B+ " - общий плюс батареи  " P- " - минус нагрузки (зарядного устройства)  " P+ " - плюс нагрузки (зарядного устройства)
