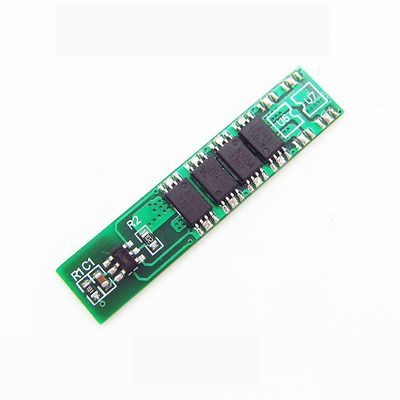

Контроллер HX-1S-3576 заряда разряда для Li-Ion батареи 18650 3.7V 10A
Количество последовательно-соединенных Li-Ion АКБ: 1шт
Номинальное напряжение: 3,7В
Напряжение заряда: 4,25В
Номинальный ток разряда: 10А
Максимальный ток заряда: 15А
Напряжение перезаряда ячейки (VCU): 4,25±0,025В
Время срабатывания защиты: 0,7-1,35с
Напряжение возобновления заряда: 4,05±0,05В
Напряжение переразряда (VDD): 2,4±0,062В
Время срабатывания защиты: 89-167мс
Напряжение возобновления разряда: 3,0±0,1В
Пороговое значение тока (IEC): 6±2А
Сброс защиты: отключение нагрузки
Защита от КЗ:
Время срабатывания защиты: 8-16мс
Сброс защиты: отключение нагрузки
Температура использования: -40°С ... +85°С
Размеры,мм: 35 х 7,4 х 2,2мм
Особенности:
- Контроль напряжения на ячейке При выходе напряжения на ячейке за пороговые значения вся батарея автоматически отключается. - Контроль по току При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

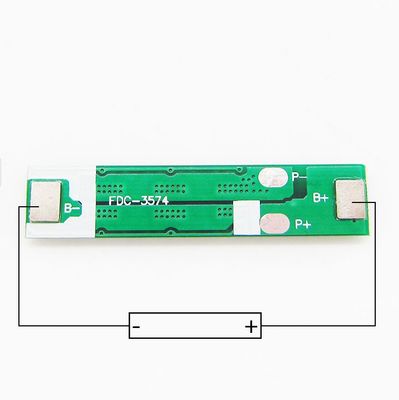

Описание выводов:
" B- " - общий минус батареи " B+ " - общий плюс батареи " P- " - минус нагрузки (зарядного устройства) " P+ " - плюс нагрузки (зарядного устройства)
